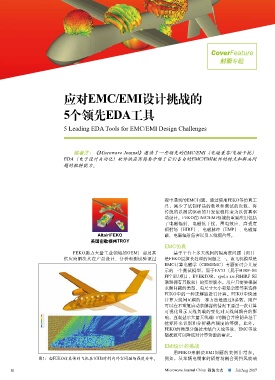

CoverFeature 封面专题
CoverFeature
封面专题
应对EMC/EMI设计挑战的
5个领先EDA工具
5 Leading EDA Tools for EMC/EMI Design Challenges
编者注：《Microwave Journal》邀请了一些领先的EMC/EMI（电磁兼容/电磁干扰）
EDA（电子设计自动化）软件供应商简要介绍了它们各自的EMC/EMI软件的特点和解决问
题的独特能力。
程中遇到的EMC问题。通过使用FEKO等仿真工
具，减少了试制样品的数量和测试的次数，将
传统的以测试驱动的开发流程转变为以仿真驱
动设计。FEKO在EMC/EMI领域的重要应用包括
了电磁辐射、电磁抗干扰、雷电效应、高强度
辐射场（HIRF）、电磁脉冲（EMP）、电磁屏
Altair/FEKO 蔽、电磁辐射危害以及天线耦合等。
美国密歇根州TROY
EMC仿真
FEKO助力大量工业领域的OEM厂商及其 基于平台上多天线间的隔离度问题（图1）
供应商解决其在产品设计、分析和测试验证过 是FEKO最擅长处理的问题之一。该飞机模型是
EMC计算电磁学（CEMEMC）专题研讨会上展
示的一个测试模型，属于EV55（属于HIRF-SE
FP7 EU项目，EVEKTOR，spol.s r.o.和HIRF SE
联盟拥有其版权）的变形版本。用户只需要根据
求解问题的类型、电尺寸大小和复杂度等来选择
FEKO中的一种求解器进行计算。FEKO中快速
计算天线间互耦的一种方法是通过S参数，用户
可以在不重复启动求解器的情况下通过一次计算
可视化显示天线负载的变化对天线间耦合的影
响，直观显示大量天线端口的耦合并绘制共址干
扰矩阵来识别和分析耦合强度的等级。此外，
FEKO的模型分解技术结合天线等效、EMC等效
骚扰源可以降低对计算资源的需求。
EMI设计的挑战
用FEKO来解决EMI问题的案例非常多。
图1：由FEKO仿真得到飞机在1GHz时的内外空间磁场强度分布。 例如，从车辆电缆束的辐射场耦合到挡风玻璃
